商品名稱

VQ-200 隔熱塗料

產品簡介

地處亞熱帶的台灣，日照強烈；建築物各部位受到太陽的照射而升溫蓄熱。當熱量逐漸傳入室內，導致室溫升高，從而增加冷氣用量，增加電力消耗。對於能源缺乏的台灣，在用電尖峰時刻節電限電，嚴重影響室內工作或居家舒適的品質。
為了降低室內溫度，傳統上多使用價廉的發泡聚苯乙烯，這種常用的隔熱方式效果有限。此外，這樣的構造在長期日曬雨淋下，易因熱脹冷縮與風化作用而造成表面材料龜裂，引起漏水。
由於目前「輕薄美觀」的市場需求，導致許多高性能材料的普及應用。本公司以超過三十年之材料研發經驗，結合工研院，將航太工業用隔熱陶瓷塗料，應用於建材隔熱領域，其特性是塗在屋頂面除能反射大部分陽光外，更因材質穩定，不受氣候溫差變化影響；對一般烤漆鋼板屋頂兼具防鏽效果，而對水泥面屋頂則可防止冷縮熱脹造成的龜裂。此外，一般防漏工程用PU防水材，亦可搭配用做保護層，以防止因紫外線高溫造成老化現象。

【適用場所】

泓垣霖環保型隔熱塗料適合民用與工業用各種建築物，可廣泛使用於不同材質之表面，如鋼材、鋁合金、鐵皮、混凝土、木材、塑膠、石棉瓦等基材，塗佈後具有明顯之隔熱效果。

【產品特性】

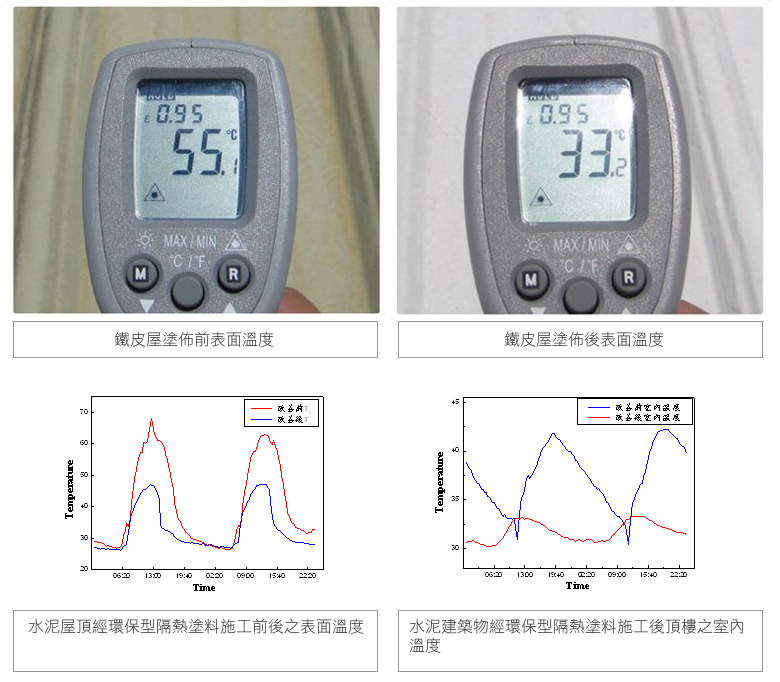

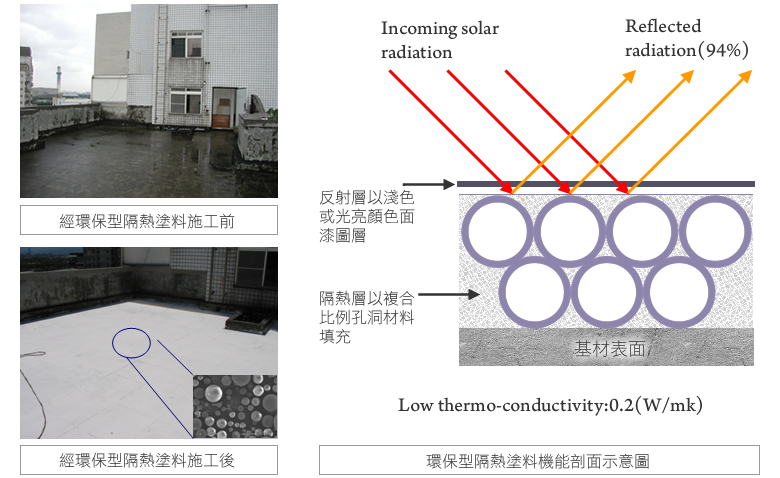

1.隔熱恆溫：本司隔熱塗料之陽光能量總反射率為93.67%，熱傳導係數為0.2(W/m2K)，因此，隔熱效果極佳，氣溫在35℃之太陽照射下降低屋頂鐵皮表面溫度約20℃以上，可降低鐵皮屋室內溫度6~12℃；冬天用於室內時，可將室內熱能保留，降低熱能損耗。

2.延伸率佳：不易裂、且拉力很好，不因鐵皮變形而產生龜裂脫落

3.防水：隔熱塗料的複合塗層可以完全遮斷水滴，防水性能極優。

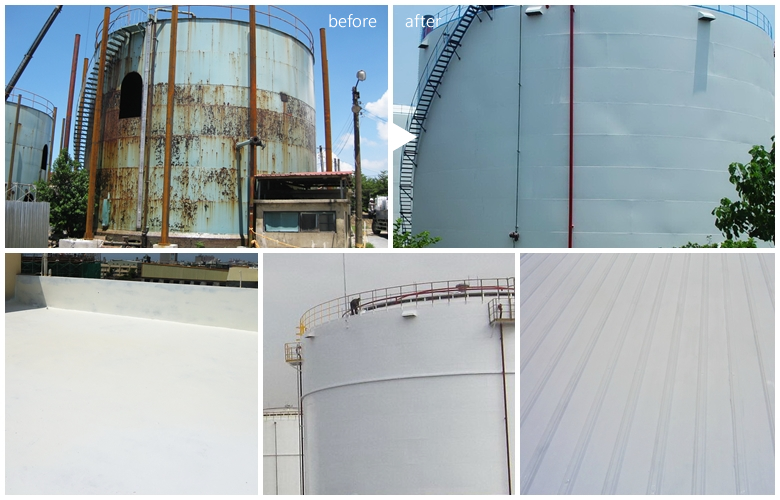

4.鐵皮防蝕：鐵皮屋頂易生鏽腐化，隔熱塗料+自潔塗料的複合塗層具有防水功能，可保護鐵皮不生鏽，讓鐵皮使用年限增加數年。

5.環保：檢測證明，不含重金屬，及甲醛有害物質；隔熱塗料pH值為8.5(弱鹼性，不易滋生細菌)，為無毒環保材料

6.耐久：隔熱塗料的複合塗層為耐候性佳之環保材質；耐用可達5年以上。

7.隔音：抑制噪音，創造安靜的環境。具有優異的隔音效果(約可降低8dB)。

8.施工快速安全：高壓噴塗施工(3800~4200psi)，乾化時間短(30分鐘完全乾化)施工方便快速，一組工班一天可噴塗約500坪(約1650平米)。

9.耐溫：經測試最高溫可耐290±10℃，可運用在工廠設備保溫，防止熱能擴散，使廠房工作環境改善。

防水自潔塗層：
為增加隔熱塗層之耐候性與使用年限，於隔熱塗層噴塗完畢後，施做一防水自潔塗層，該塗料為一奈米級非黃變且VOC值極低的醇溶型塗料，利用蓮花效應原理達到減少灰塵汙染，延長隔熱塗層壽命的目標。

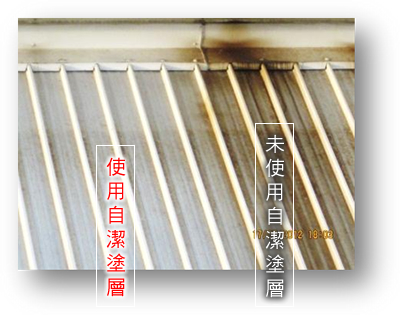

案例：於鐵皮屋頂施作隔熱塗層五年後，有施作自潔塗層的表面與未施作自潔塗層表面的比較。

隔熱塗料複合塗層施工標準作業流程：

A.隔熱塗料塗層作業流程：
舊有塗層如有起泡、剝落等現象，務必先刮除乾淨以確定施工後有良好之密著性，當被塗層有大於0.5 mm的縫隙時，必須先以補土進行填縫動作，乾燥後方可進行隔熱塗料之噴塗作業。
被塗層經清水清洗後，使其充分乾燥，避免日後產生塗層起泡或剝落現象。
如被塗層為粗糙多孔之表面(如鋪設有隔熱磚)，建議先行進行預塗層(primer)施工，如本司所提供之ES-1417/RW-4401，使整體隔熱塗層能有最佳之密著與隔熱效果。
將隔熱塗料開封後，添加5~10%的水稀釋並攪拌均勻至奶昔狀即可，本產品為純水性產品，請勿添加任何溶劑稀釋。
陰雨時或空氣濕度較高時不宜施工，另外，被塗層底材含水率過高時亦不宜施工，以免拉長塗層成膜時間，導致塗層施工失敗或日後造成起泡與剝落的現象。隔熱塗層施工後約需一星期完全固化，期間請儘量保持塗膜完整性，確保塗層能達到最高之物性與耐用性。
隔熱塗層之建議施作乾膜厚度為0.3~0.4 mm，以一道施工之用量並可遮蔽被塗層素材底色為原則，最多施做第二道塗層，即可達到完全遮蔽底材原色，達到最佳隔熱效能，過厚之隔熱塗層對於隔熱效果增加有限並會導致塗層乾速過慢，成膜不完全之現象。
可使用毛刷、滾輪、噴槍、或無氣式噴槍等工具施做。
噴槍規格：口徑2.5 mm以上、馬力1.5 KW、壓力5 kg以上之空壓機。
無氣式噴槍規格：口徑0.787 mm以上、壓力3000~5000psi、馬力3.75 KW以上之空壓機。

B.自潔塗料塗層作業流程：
本自潔塗料為醇溶型系統塗料。
施做前須確定隔熱塗層完全表乾後，方可進行自潔塗層的施工。
施工時可用毛刷、滾輪、噴槍、或無氣式噴槍進行施工，施工工具與管路等，須先行以異丙醇(IPA)或乙醇清洗，避免有水分殘留於內，導致自潔塗料變質。施做全程自潔塗料應避免接觸到水，以避免變質。施做時自潔塗料厚度只需薄薄的一道，使施做表面有潤濕的感覺即可，乾燥時間約為10分鐘可達指觸，完全熟成時間約為72小時。

隔熱塗料複合塗層施工注意事項：
請保持施做區域之通風。
施作過程務必配戴手套、口罩、護目鏡等防護用具。
自潔塗料施工時，表面非常濕滑，施工人員須注意施工安全。
隔熱塗料施工完畢後，雙手與施工器具皆可以清水洗淨即可；自潔塗料施工完畢後，請用異丙醇(IPA)或乙醇清洗施工工具。
如不慎接觸到眼睛，請立即以大量清水清洗，並儘速送醫；隔熱塗料與自潔塗料均禁止吞食，如不慎誤食，請立即催吐，並迅速就醫。隔熱塗料與自潔塗料均應置於陰涼通風處，避免陽光直射，自潔塗料與架橋劑混和後須於24小時內使用完畢，硬化後則不可再使用。
隔熱塗料開封後如未使用完畢，請將桶蓋蓋緊，並於三個月內使用完畢。
隔熱塗料如不慎打翻或漏出，請用抹布與清水擦拭乾淨即可；自潔塗料則須用異丙醇(IPA)或乙醇擦拭乾淨。
請將隔熱塗料與自潔塗料放置於兒童無法取得之處；同時嚴禁兒童進入施工區域。
使用後之桶子在清洗後可當一般塑膠容器回收或丟棄，但請勿作為貯存食物之容器。
